C# NPOI读取EXCEL与GDI+简单绘图
阅读:2031 添加日期:3/30/2021 5:40:41 PM

以前在项目中遇到过将Excel表中的坐标信息读取出来,并用这些坐标信息在窗体上绘制圆形,大致预览出形状,在这里主要用到了NPOI及GDI+绘图,特把此分享记录下来。

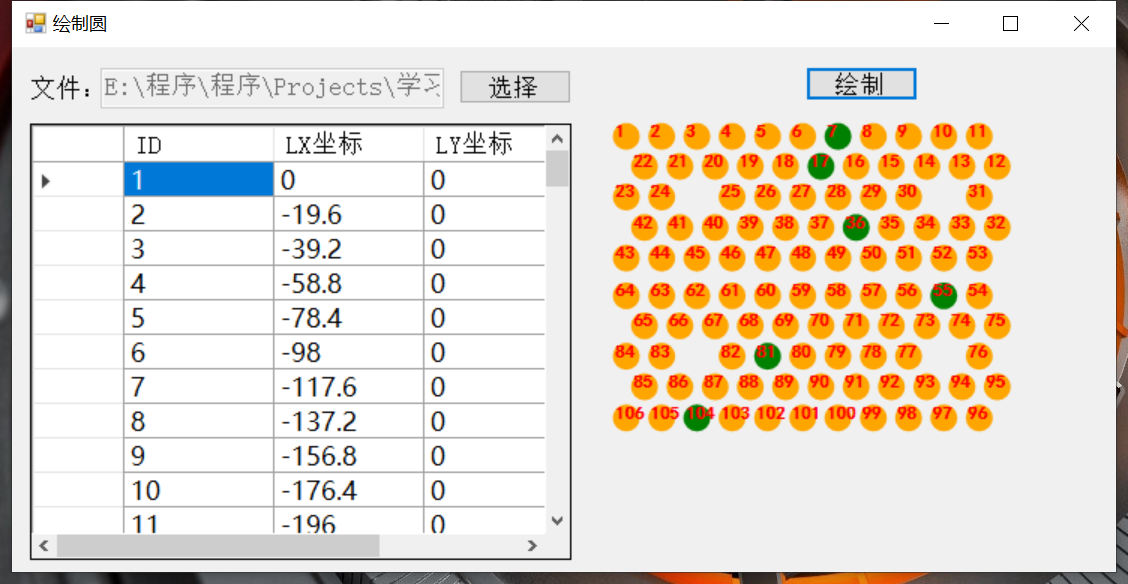

C# NPOI读取EXCEL与GDI+简单绘图

项目要求:

1、根据要求EXCEL表第一列是ID号,要在每个圆里显示出来;

2、EXCEL表第三列与第四列分别是X,Y坐标,无论第一个点坐标是不是原点,绘制时都要在固定的地方开始;

3、EXCEL表的第四列是坐标显示信息,只有0和1,是0时显示一种颜色,是1时显示另外一种颜色。

部分代码如下:

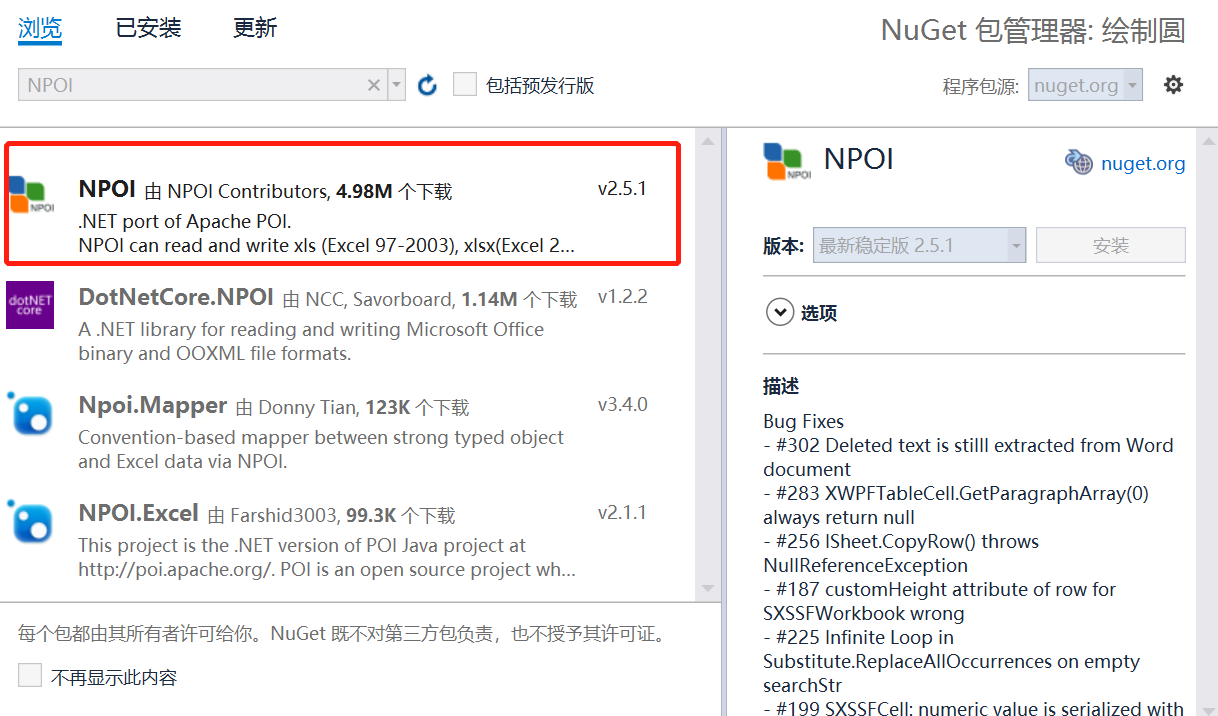

1、读取EXCEL表放到DataGridView中,首先引用NPOI

C# NPOI读取EXCEL与GDI+简单绘图

string path;

OpenFileDialog openFileDialog = new OpenFileDialog();

openFileDialog.InitialDirectory = @"./";

openFileDialog.Filter = "EXCEL2007|*.xlsx";//EXCEL2003|*.xls|

openFileDialog.RestoreDirectory = true;

openFileDialog.FilterIndex = 1;

if (openFileDialog.ShowDialog() == DialogResult.OK)

{

dt.Reset();

dt = new DataTable();

path = openFileDialog.FileName;

textBox1.Text = path;

using (FileStream fsRead = new FileStream(path, FileMode.Open, FileAccess.Read))

{

IWorkbook wk = new XSSFWorkbook(fsRead);

//new XSSFWorkbook

ISheet sheet = wk.GetSheetAt(0);

IRow currentRow = sheet.GetRow(0);

//最后一个方格的编号 即总的列数

int cellCount = currentRow.LastCellNum;

for (int i = 0; i < cellCount; i++)

{

//DataColumn dc = new DataColumn();

dt.Columns.Add(currentRow.GetCell(i).ToString());//增加列

}

for (int j = 0; j <= sheet.LastRowNum - 1; j++)

{

//DataRow dr = dt.NewRow();

dt.Rows.Add();//增加行

IRow currentRow1 = sheet.GetRow(j + 1);

if (currentRow1 != null)

{

for (int c = 0; c < currentRow1.LastCellNum; c++)

{

ICell cell = currentRow1.GetCell(c);

if (cell == null || cell.CellType == CellType.Blank)

{

//向dt中插入一个DBNull.Value

dt.Rows[j][c] = DBNull.Value;

}

else

{

//如果当前单元格不为空,则根据单元格的类型获取数据

switch (cell.CellType)

{

//只有当单元格的数据类型是数字类型的时候使用cell.NumericCellValue来获取值。其余类型都使用字符串来获取.日期类型数据插入单元格后也是CellType.NUMERIC

case CellType.Numeric:

//cell.NumericCellValue;

dt.Rows[j][c] = cell.NumericCellValue;

break;

default:

//cell.ToString();

dt.Rows[j][c] = cell.ToString();

break;

}

}

// this.dataGridView1.Rows[index].Cells[0].Value = "1";

}

}

}

dataGridView1.DataSource = dt;

}

}

else

return;

2、图形绘制

private void PaintCircle(float x, float y, int i, int j, DataTable dtemp)

{

float dt_01x = Convert.ToSingle(dt.Rows[0][1]);

float dt_01y = Convert.ToSingle(dt.Rows[0][2]);

Graphics g = this.CreateGraphics();

g.SmoothingMode = System.Drawing.Drawing2D.SmoothingMode.AntiAlias;

Brush bushO = new SolidBrush(Color.Orange);//填充的颜色

Brush bushG = new SolidBrush(Color.Green);//填充的颜色

Brush bush1 = new SolidBrush(Color.Red);//填充的颜色

if (j == 0)

{

g.FillEllipse(bushG, 400 - 1.2f*x + dt_01x, 50 + 1.2f*y - dt_01y, 18, 18);//画填充椭圆的方法,x坐标、y坐标、宽、高,如果是100,则半径为50

}

else

{

g.FillEllipse(bushO, 400 - 1.2f * x + dt_01x, 50 + 1.2f * y - dt_01y, 18, 18);//画填充椭圆的方法,x坐标、y坐标、宽、高,如果是100,则半径为50

}

g.DrawString((i + 1).ToString(), new Font("黑体", 9f, FontStyle.Bold), bush1, 400 - 1.2f * x + dt_01x, 50 + 1.2f * y - dt_01y);

g.Dispose();

bushO.Dispose();

bushG.Dispose();

bush1.Dispose();

}

3、效果动态预览

C# NPOI读取EXCEL与GDI+简单绘图

4、完整代码较长,已存放云盘,点赞并关注@工控上位机 ,发送私信“绘制圆”即可获取,非常谢谢您的关注,一起学习进步。
