17、基于 2019 server 独立环境&域控环境搭建
阅读:2454 添加日期:2021/3/30 17:40:11

在讲解NAC体系中的MAC认证以及802.1x认证的时候,需要用到几个服务器,我们会讲解基于独立架构下的认证,以及基于域环境下的认证,需要的服务有,域控、NPS(radius)、CA服务器(可选)。


服务器安装

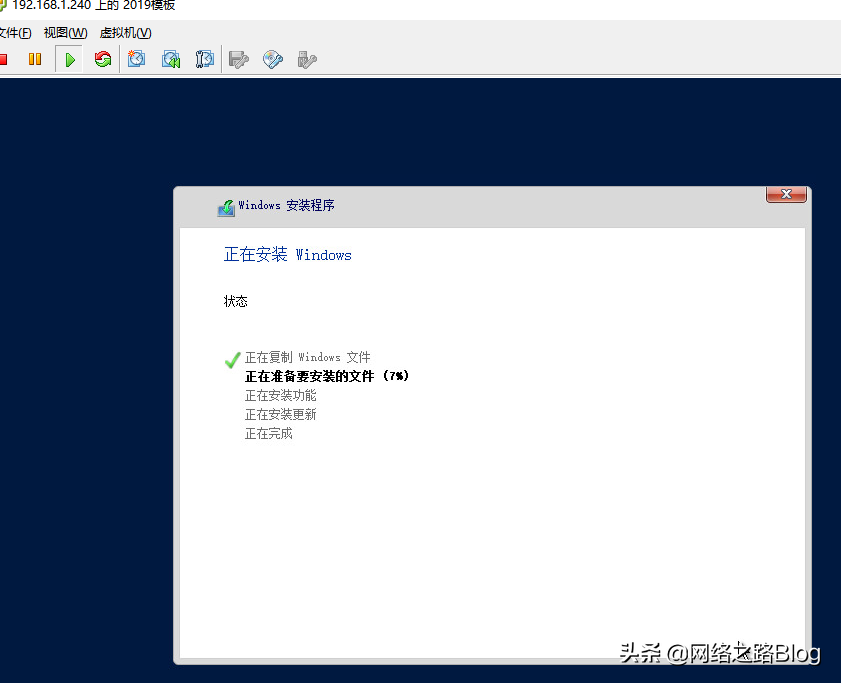

安装步骤就省略了,大家可以根据自己环境选择用什么样的虚拟机可以是wmare 个人版 也可以是exsi,或者hyper-v都可以,就普通安装,下一步即可。镜像文件可以直接MSDN 下载即可

17、基于 2019 server 独立环境&域控环境搭建

17、基于 2019 server 独立环境&域控环境搭建

独立环境指的是CA NPS没有在域架构的环境下独立运行的服务,所有认证用户信息都保存在NPS数据库中,当无线客户端用户认证时候,AC会把用户信息交给NPS,NPS通过匹配给予结果反回给AC,AC根据结果来执行操作。(在独立环境下,我们安装CA与NPS服务即可。)

服务安装之前准备工作

在安装各种服务之前,我们一定要为服务器配置一个固定的IP,不管是实验环境还是实际中都要养成这样一个习惯。

17、基于 2019 server 独立环境&域控环境搭建

NPS(Radius)服务安装

在微软里面的radius服务早期叫做IAS,2008后更改为NPS,一直到2012、2019版本都叫这个名字,这也是我们在后续认证中需要用到的服务,用来作为外部用户认证的数据库,并且可以基于这个做授权。

17、基于 2019 server 独立环境&域控环境搭建

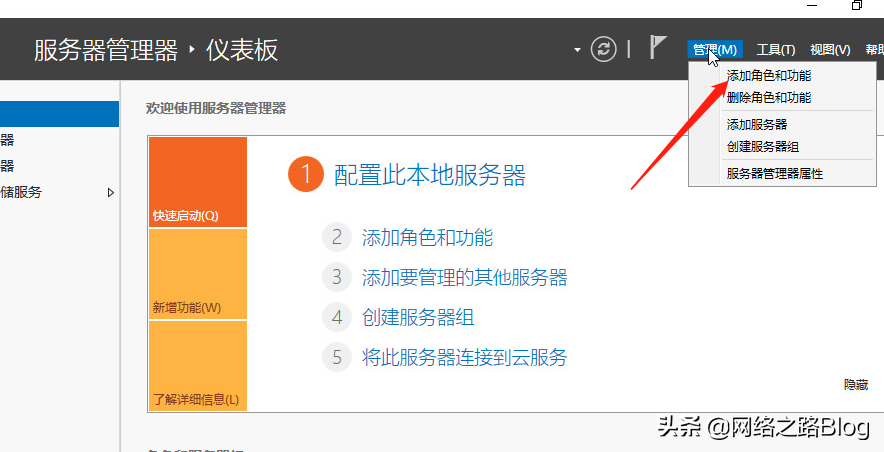

添加角色和功能

17、基于 2019 server 独立环境&域控环境搭建

选择网络策略和访问服务,下一步

17、基于 2019 server 独立环境&域控环境搭建

一直下一步,安装即可

17、基于 2019 server 独立环境&域控环境搭建

17、基于 2019 server 独立环境&域控环境搭建

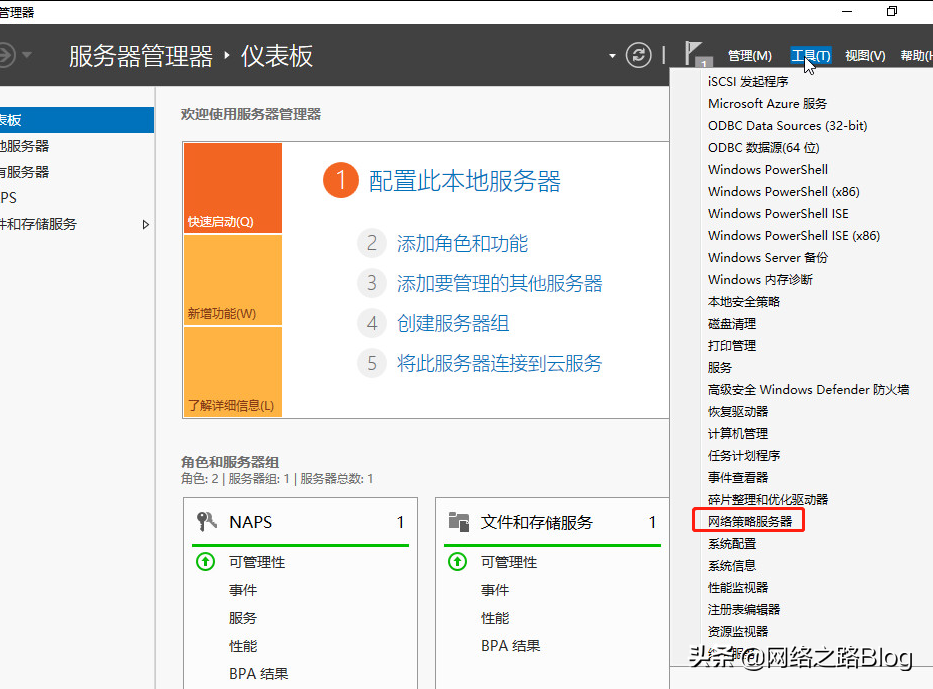

至此网络策略服务器安装完毕。


CA(证书)服务安装

CA服务器是可选的,在802.1x中,我们用到PEAP、TTLS认证的时候,服务器是需要安装证书的,而这个证书我们可以选择从CA服务器申请,也可以用iis自带的功能申请一个自签名证书,自签名证书有效期只有一年,所以这里建议是CA服务器来颁发。(关于服务器为什么要安装证书,我们在802.1x环节在讲解)

17、基于 2019 server 独立环境&域控环境搭建

添加角色和功能

17、基于 2019 server 独立环境&域控环境搭建

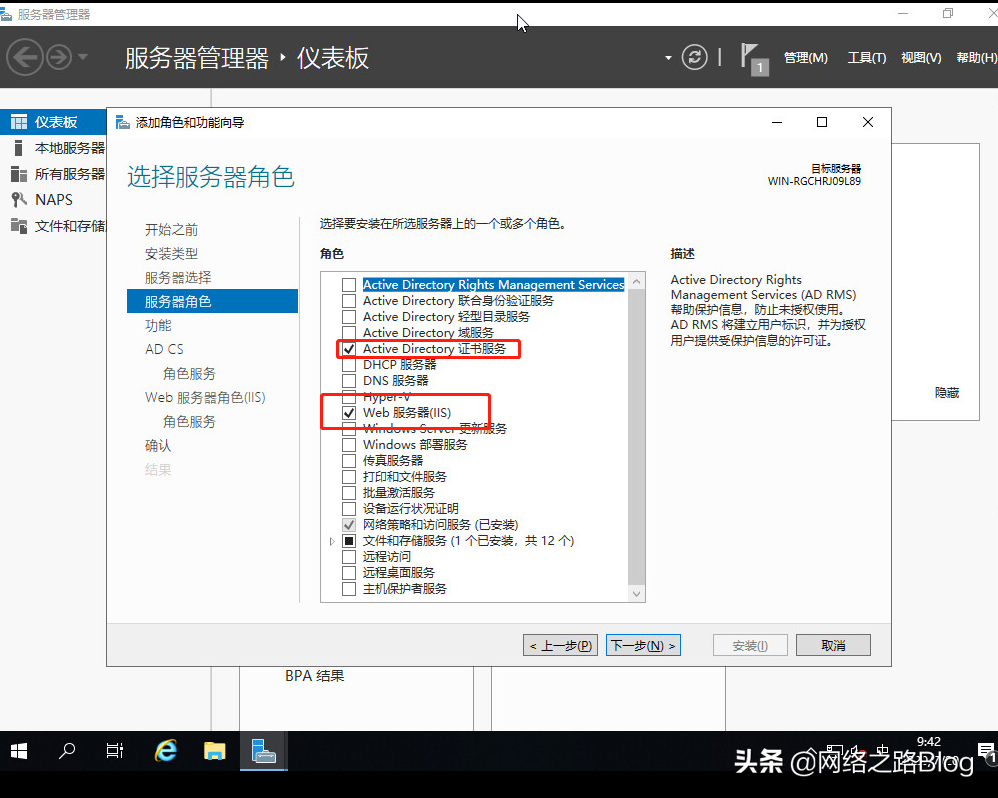

安装证书服务以及IIS

17、基于 2019 server 独立环境&域控环境搭建

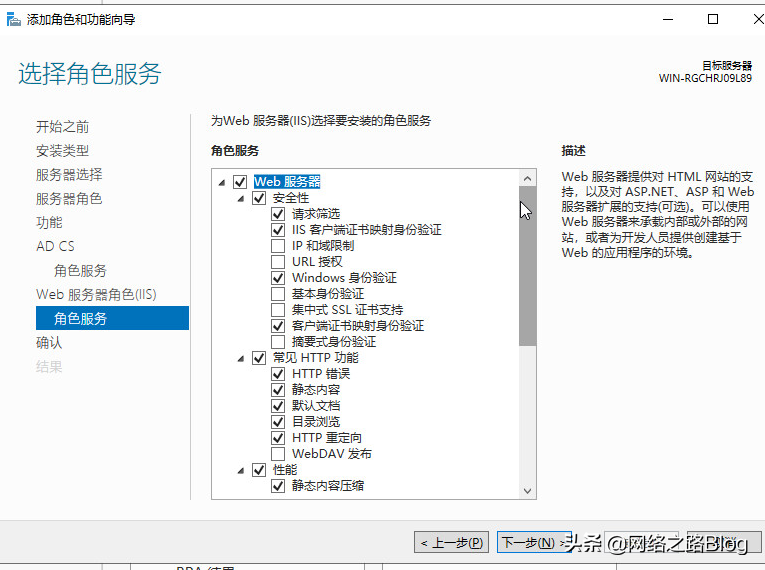

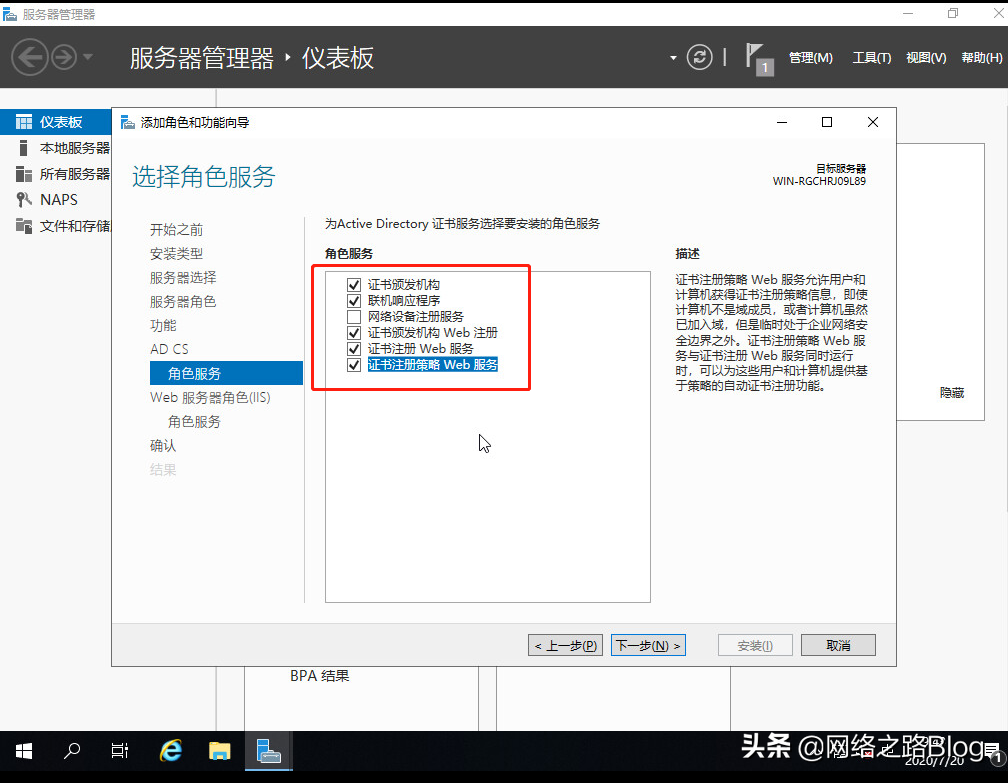

除了网络设备注册服务,其余的都勾选

17、基于 2019 server 独立环境&域控环境搭建

默认即可,下一步

17、基于 2019 server 独立环境&域控环境搭建

点击安装,然后完成

17、基于 2019 server 独立环境&域控环境搭建

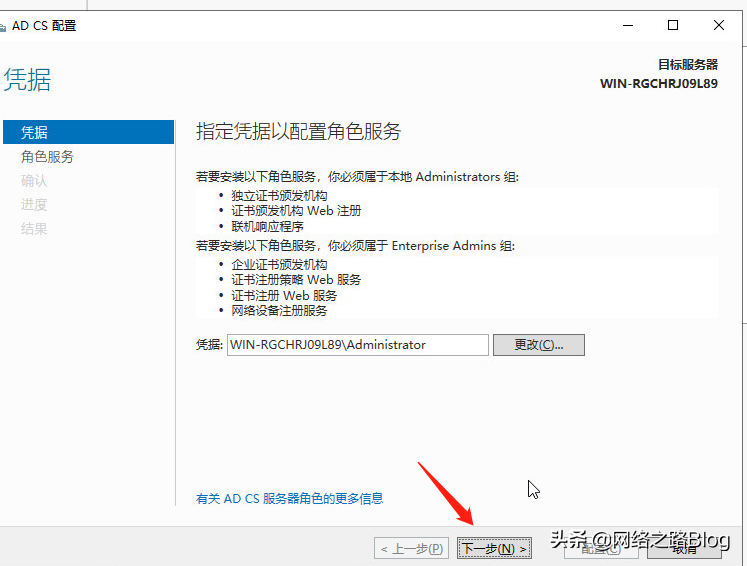

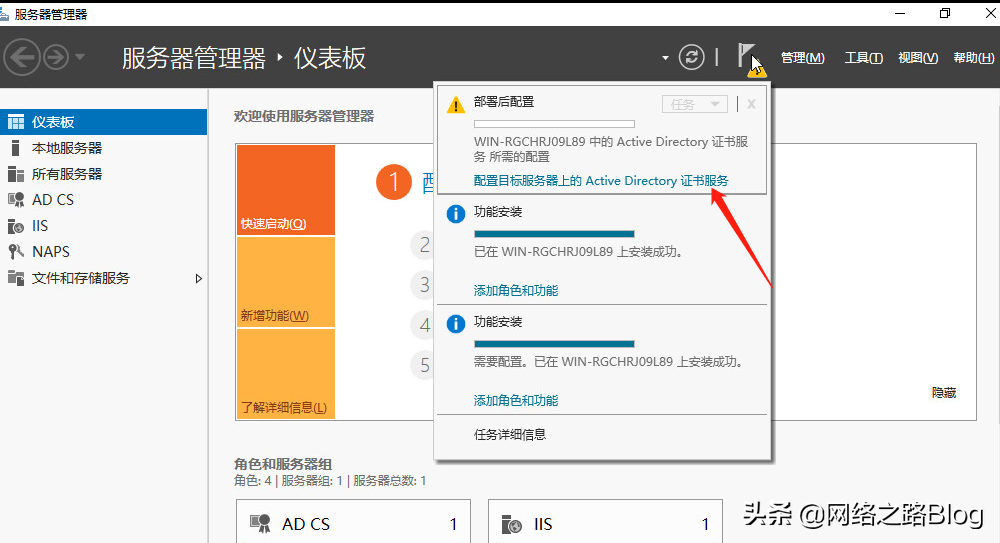

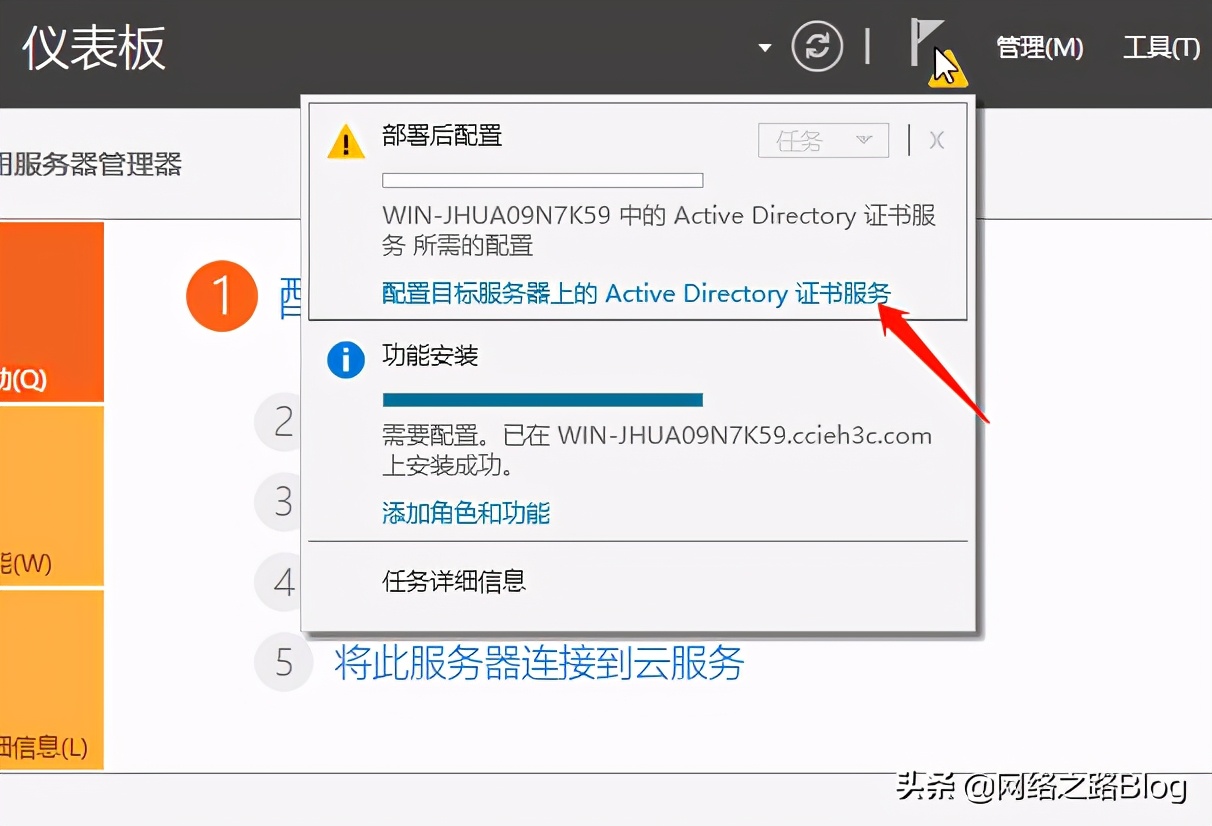

配置CA服务器的一些参数

17、基于 2019 server 独立环境&域控环境搭建

17、基于 2019 server 独立环境&域控环境搭建

下面两个暂时不选择,下一步

17、基于 2019 server 独立环境&域控环境搭建

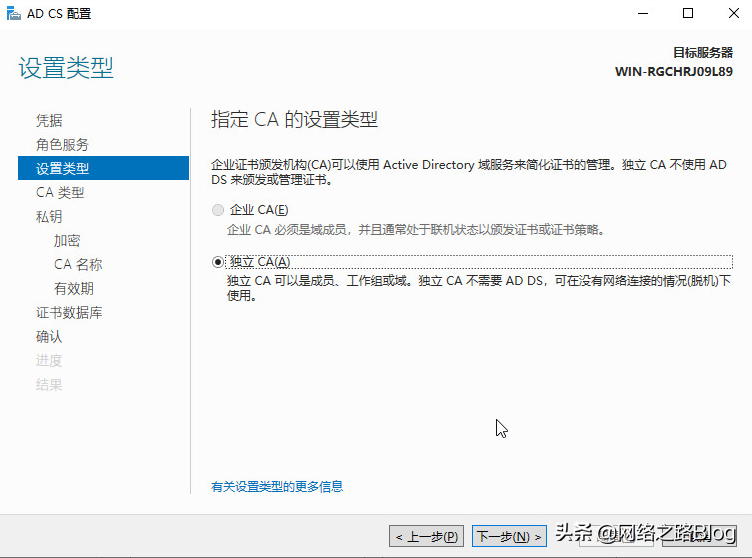

没有域控,所以是独立CA

17、基于 2019 server 独立环境&域控环境搭建

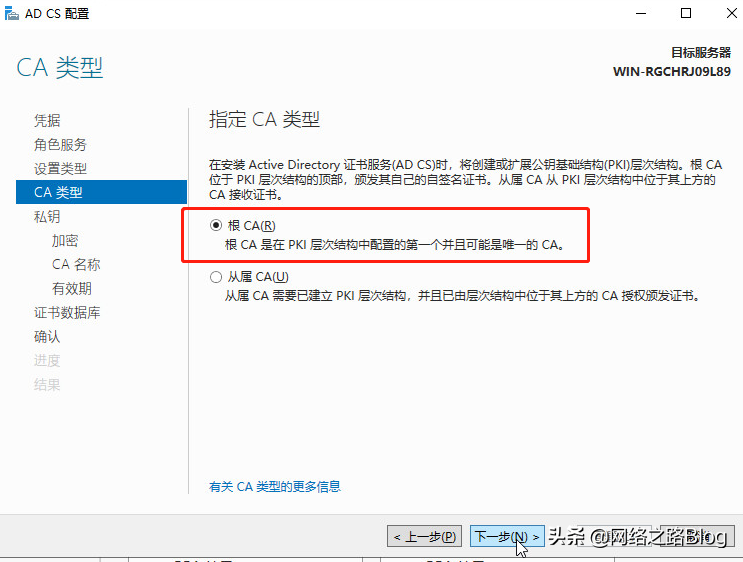

根CA

17、基于 2019 server 独立环境&域控环境搭建

17、基于 2019 server 独立环境&域控环境搭建

默认即可

17、基于 2019 server 独立环境&域控环境搭建

输入一个名字

17、基于 2019 server 独立环境&域控环境搭建

可以为证书指定时间默认为5年,这也是用CA比较关键的 一个地方。

17、基于 2019 server 独立环境&域控环境搭建

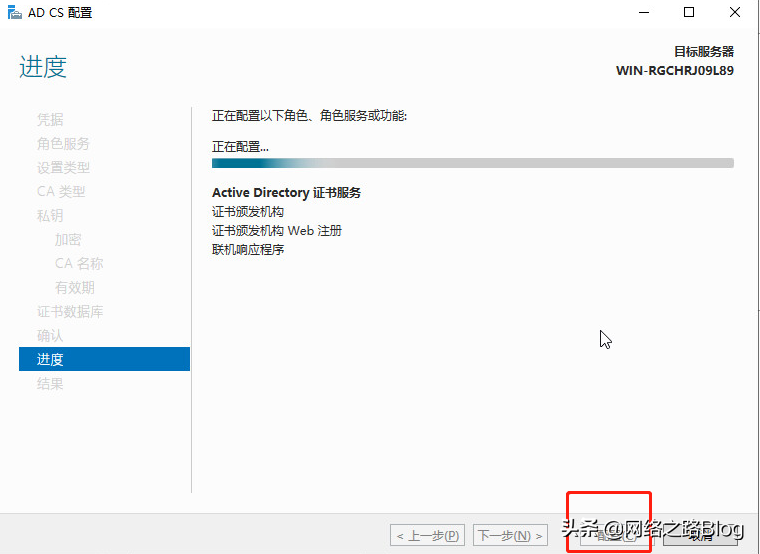

点击配置即可

17、基于 2019 server 独立环境&域控环境搭建

能够正常打开CA服务器

17、基于 2019 server 独立环境&域控环境搭建

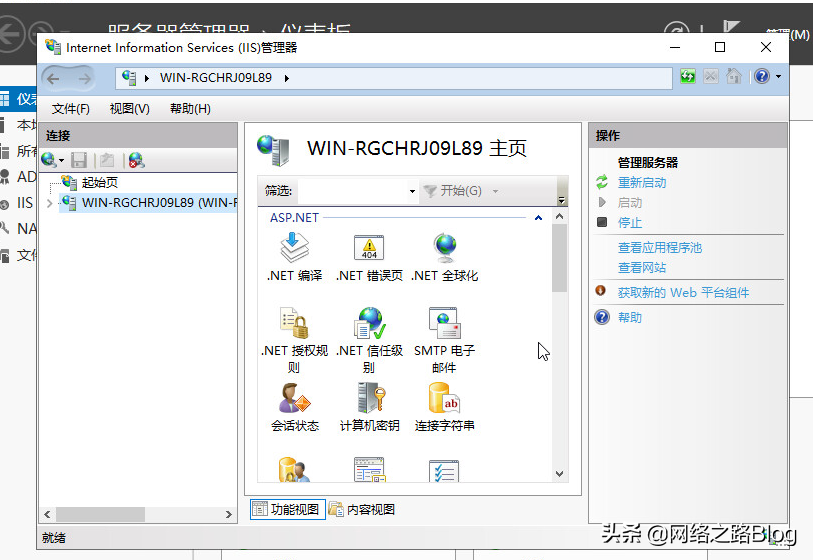

IIS服务器打开正常,至此整个独立环境搭建完成,起始独立环境就依赖两个服务,一个radius,CA(在802.1x需要用到),像portal、MAC地址认证都只需要用到radius。


什么是域集成环境

17、基于 2019 server 独立环境&域控环境搭建

域集成环境是在企业原有域控的架构上面,我们搭建NPS、CA服务,这个时候的认证信息数据都直接通过域控里面的信息进行交互,而不存在NPS上面了。


域控安装

在小型环境里面我们可以是域控的服务器在单独装CA与NPS,在中大型环境 一般都有虚拟化环境,可以把CA与NPS单独一台机子,而且实际中域控一般都是存在了的,而我们做的比较多的就是装CA NPS然后对接域控,然后AC来指向NPS。

17、基于 2019 server 独立环境&域控环境搭建

添加角色和功能

17、基于 2019 server 独立环境&域控环境搭建

选择域服务,然后下一步

17、基于 2019 server 独立环境&域控环境搭建

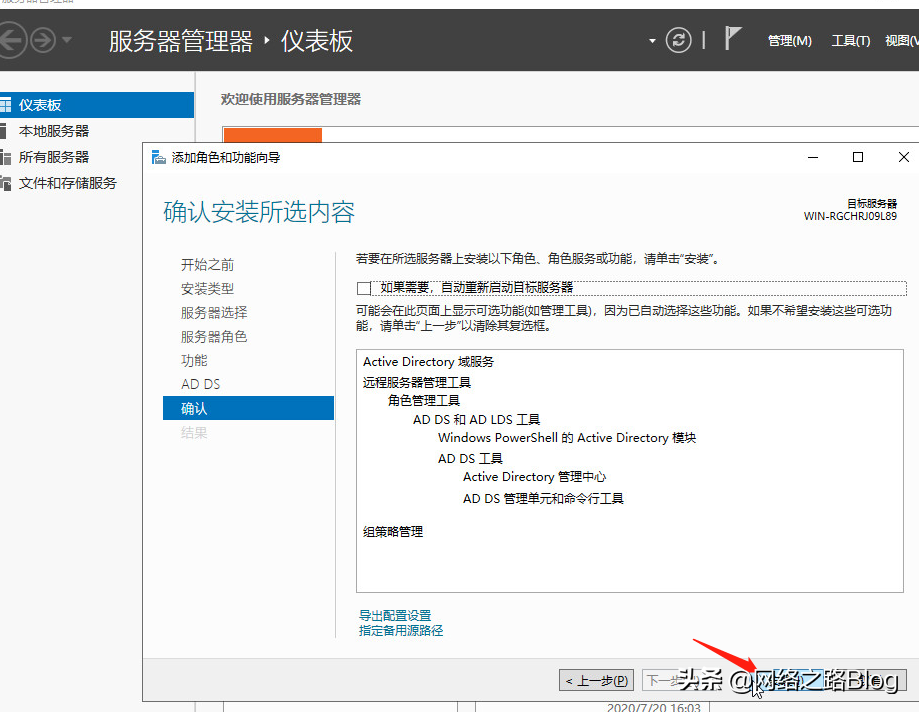

安装即可

17、基于 2019 server 独立环境&域控环境搭建


开始配置域控的参数

17、基于 2019 server 独立环境&域控环境搭建

第一个域控是新林,然后下一步,需要等待几分钟

17、基于 2019 server 独立环境&域控环境搭建

输入一个密码即可

17、基于 2019 server 独立环境&域控环境搭建

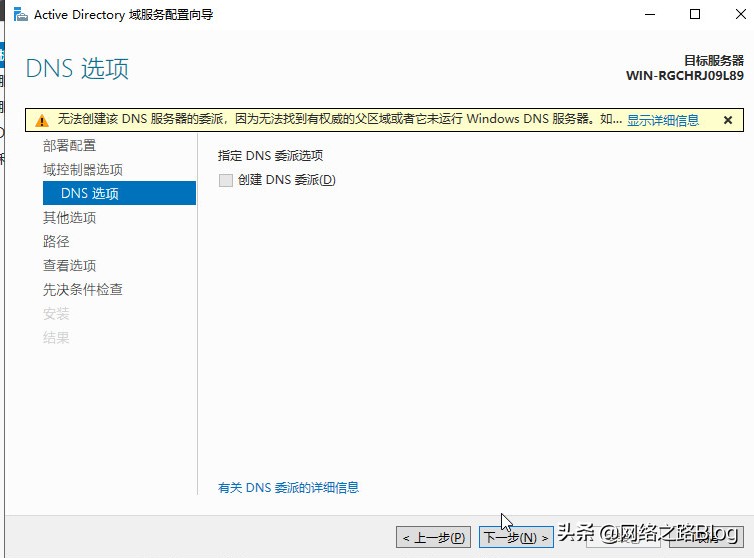

事先没有创建DNS,下一步

17、基于 2019 server 独立环境&域控环境搭建

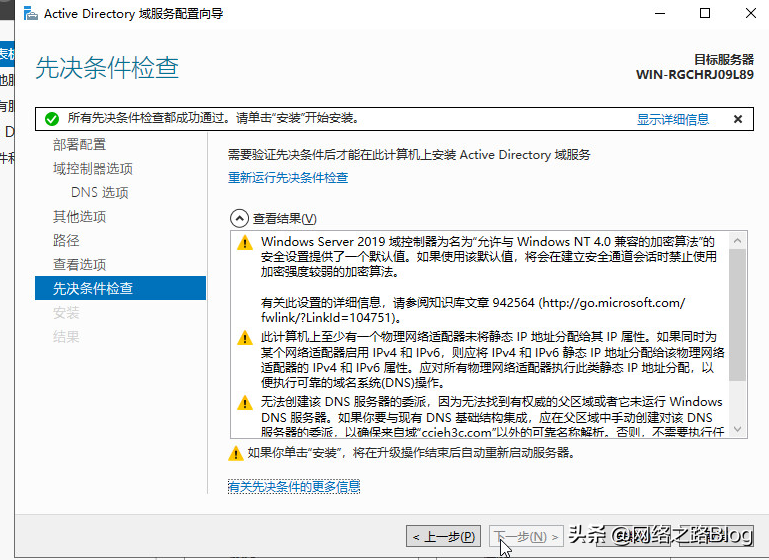

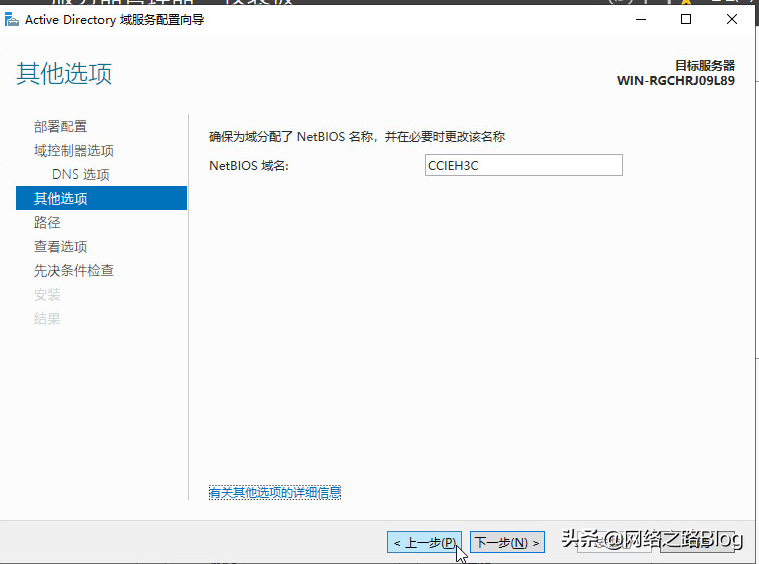

下一步

17、基于 2019 server 独立环境&域控环境搭建

点击安装,安装过程需要一点时间,然后完成后会重启。

17、基于 2019 server 独立环境&域控环境搭建

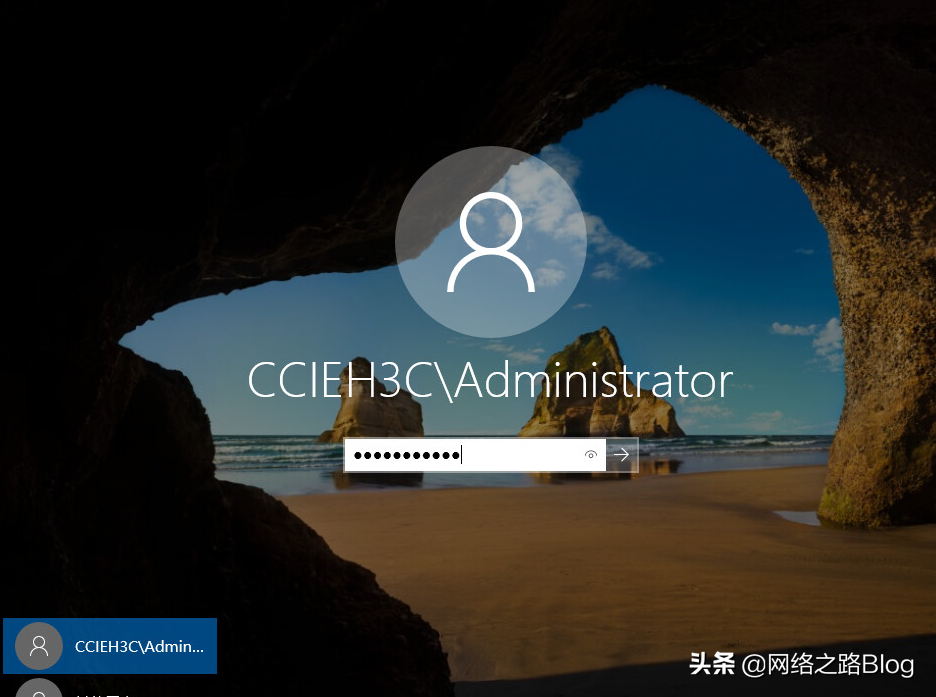

重启后,输入密码即可,注意这个时候登陆的是域环境。

17、基于 2019 server 独立环境&域控环境搭建

看到有这些就说明安装成功了。


NPS CA安装

我们不能直接安装,因为是基于域环境,首先我们需要把这台机子加域。

17、基于 2019 server 独立环境&域控环境搭建

加域

17、基于 2019 server 独立环境&域控环境搭建

如果提示有重复的SID或者是名字出现的时候,那可能就是你镜像克隆导致的,记得用系统自带的工具重新生成SID,运行输入 sysprep

17、基于 2019 server 独立环境&域控环境搭建

加入成功,然后会重启。

17、基于 2019 server 独立环境&域控环境搭建

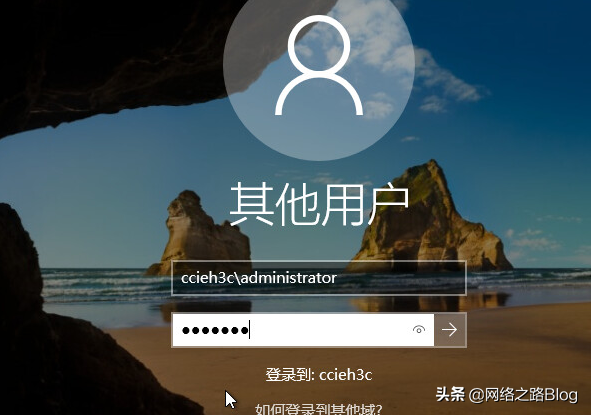

登陆的时候一定要基于域方式登陆,直接登陆还是本地

17、基于 2019 server 独立环境&域控环境搭建

17、基于 2019 server 独立环境&域控环境搭建

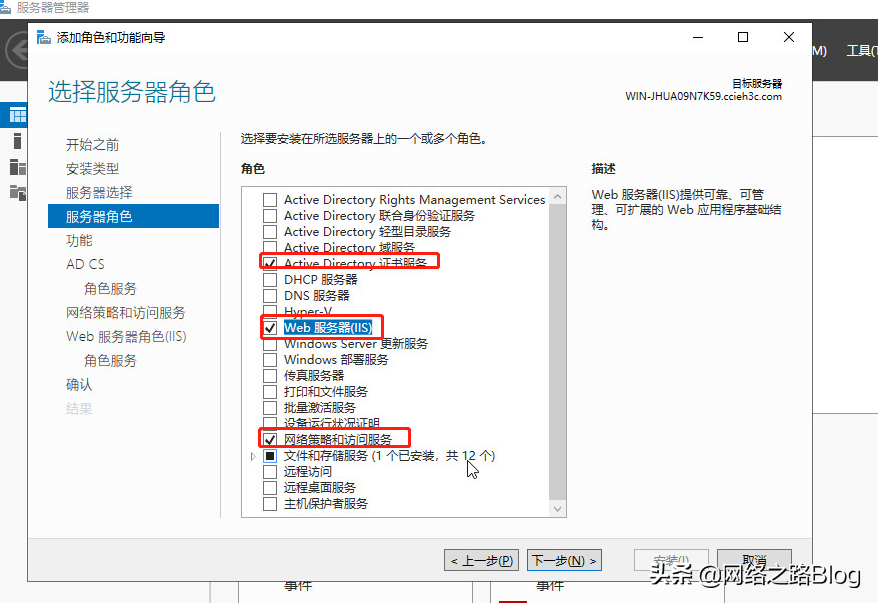

勾选证书、IIS、网络策略和访问服务

17、基于 2019 server 独立环境&域控环境搭建

勾选3个就行(网络设备注册服务可以不要),然后一直下一步

17、基于 2019 server 独立环境&域控环境搭建

安装

17、基于 2019 server 独立环境&域控环境搭建

配置AC服务器的参数

17、基于 2019 server 独立环境&域控环境搭建

勾选这三个即可,网络设备注册可以不用。

17、基于 2019 server 独立环境&域控环境搭建

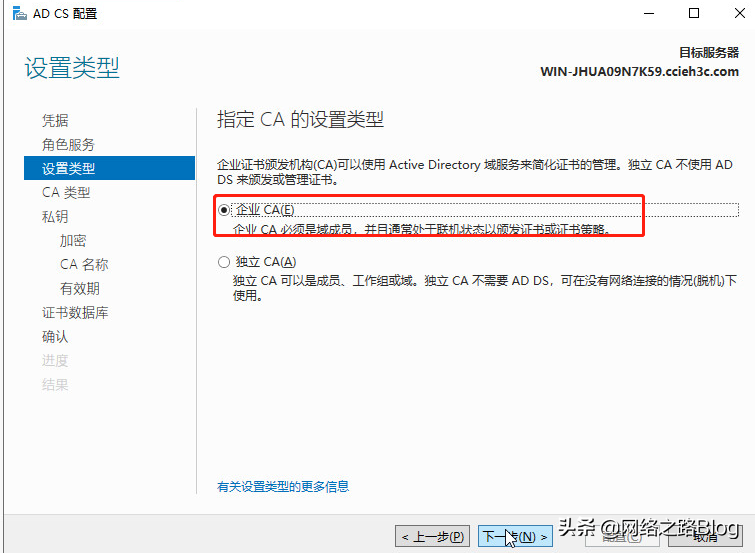

选择企业CA

17、基于 2019 server 独立环境&域控环境搭建

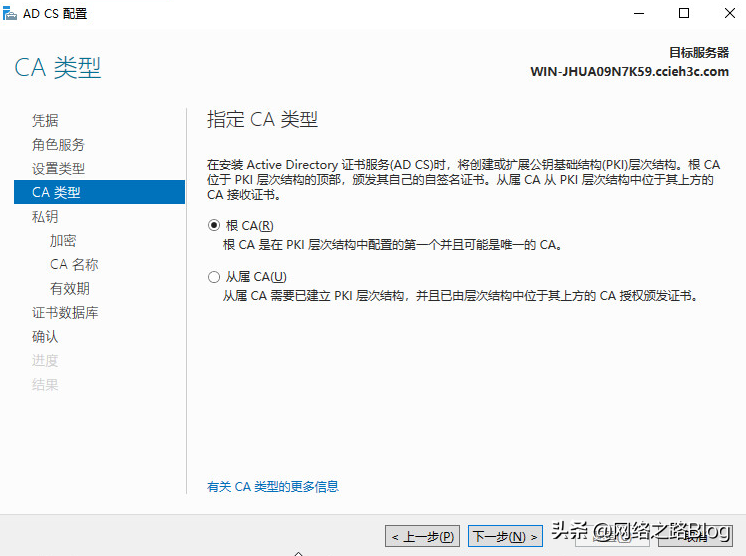

根CA

17、基于 2019 server 独立环境&域控环境搭建

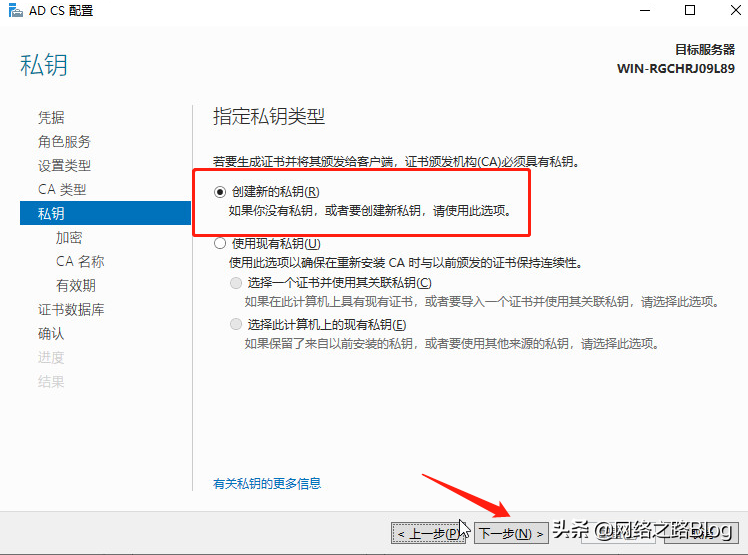

创建新的


17、基于 2019 server 独立环境&域控环境搭建

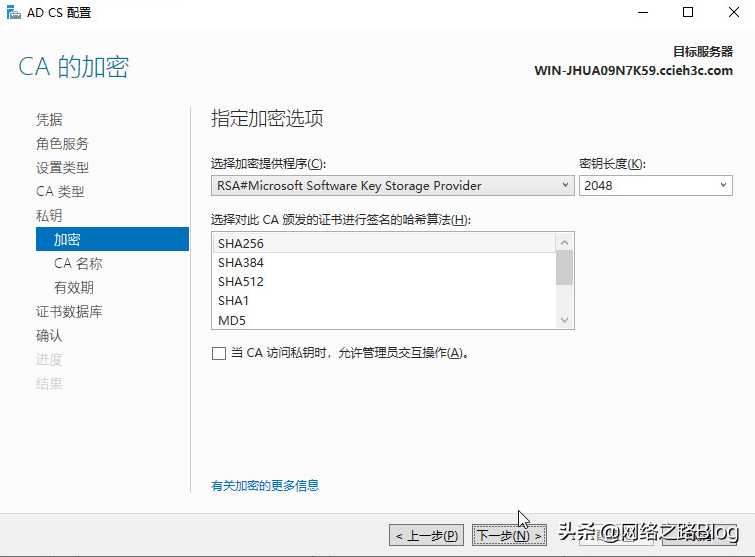

默认即可

17、基于 2019 server 独立环境&域控环境搭建

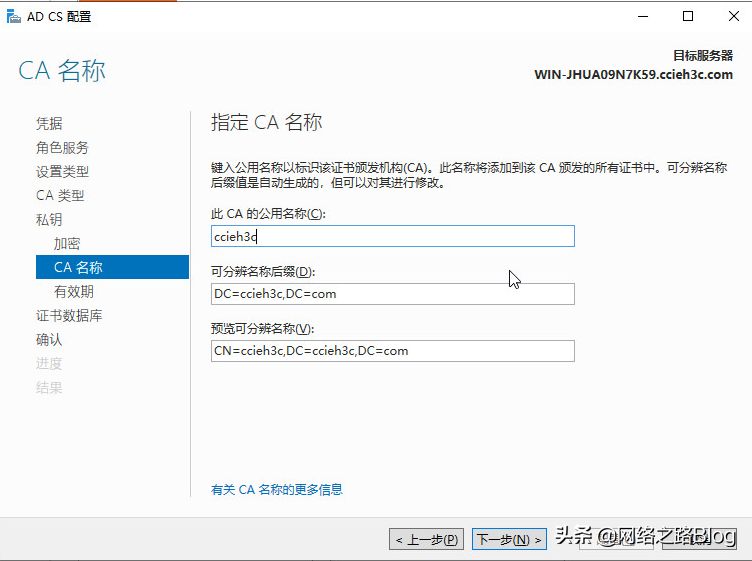

起一个名字

17、基于 2019 server 独立环境&域控环境搭建

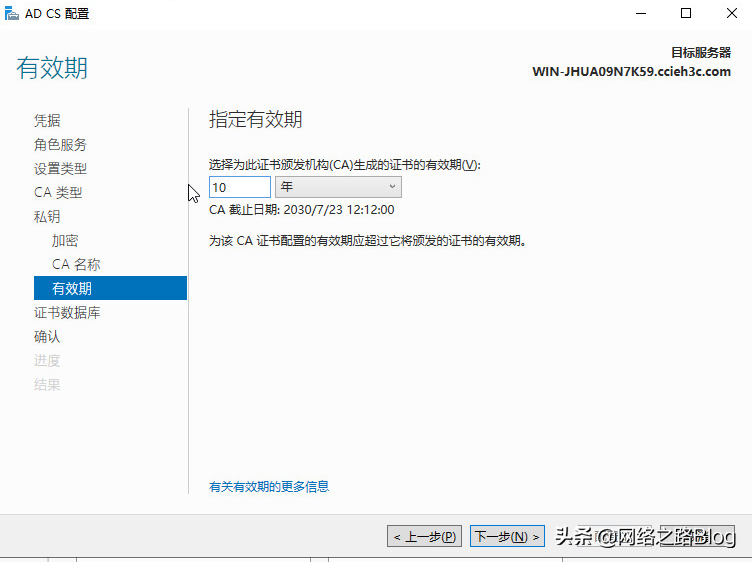

这里选择10年,默认是5年

17、基于 2019 server 独立环境&域控环境搭建

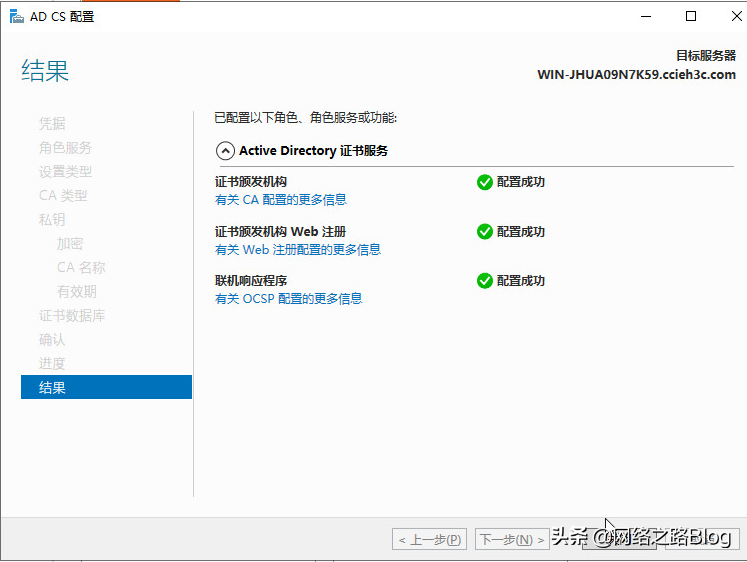

然后点击配置即可,过程很快。


结束语

至此,两种环境的服务器都搭建完成了,后续我们可以直接应用这些服务器,2019的安装跟2008以及2012还是没多大变化的,唯一注意的是,在定义模板的时候,如果克隆的话,一定要把SID重置,否则加域会遇到各种问题。
